繼電器輸入冗余端子板XS-16RDI-RL

通道數：16 路

模式：單線制數字量輸入，冗余輸出，繼電器隔離

信號類型：電平、干接點、三線開關NPN/PNP

信號輸出：高電平、低電平可選

安裝形式：M5\M6 螺釘

配套卡件：

S7-300PLC: 6ES7 321-1BH02\1BH10

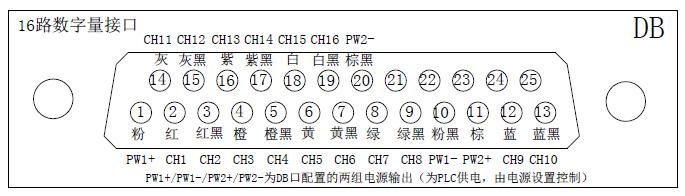

內部接口表：

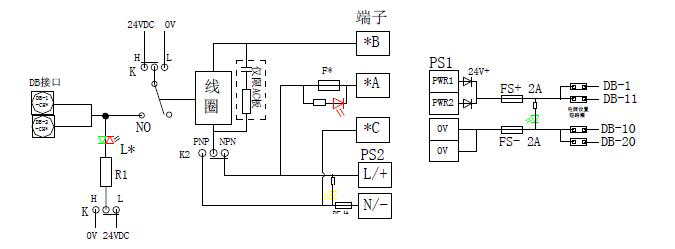

原理圖：

接線圖：

常用設置：

改變開關K 位置可改變信號輸出制式： H：輸出為高有效,適合歐美PLC; L：輸出為低有效,適合日臺PLC 信號反向:背面焊連 改變開關K2 位置可改變信號輸入制式：PNP 或NPN 干接點是采用PNP 型式

電源設置：

DB 口含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。

 注意：為實現信號的徹底隔離，內外電源必須做到隔離，因此本板需要外部電源，在端子板的左下角標注為L+/N-的端子為外部電源端子，須提供DC24V。外部信號為有源信號時該電源無需提供。端子塊右側為電源負端保險FN-。 注意：輸入電壓等級與繼電器線圈電壓必須一致。
