繼電器輸入端子板FS-16DI-RL-V2 通道數： 16 路 模 式： 單線制數字量輸入 繼電器隔離 信號輸入：干濕可選（干接點、電平、三線開關） （支持NPN/PNP 切換） 信號輸出：低電平、高電平可選 信號反向設置（非邏輯） 35mm 導軌安裝

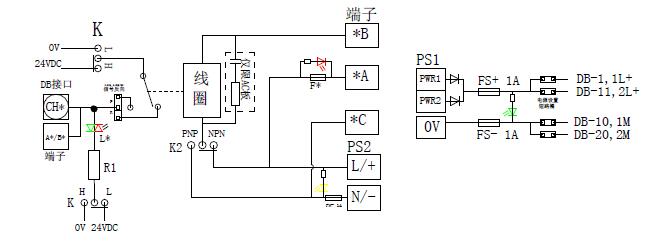

原理圖：
接線圖：

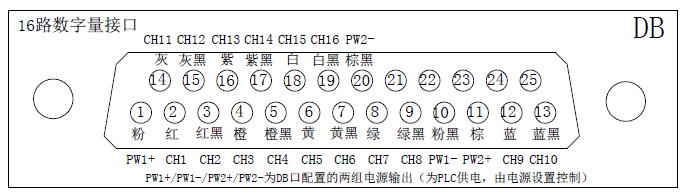

針腳定義：
常用設置： 1、開關K 用于高低有效切換 高有效(H)適用于歐美系低有效(L)適用于日臺系PLC 2、開關K2 用于NPN/PNP 切換，干接點輸入時選PNP 檔 3、回路邏輯：短路帽插入P 檔為正向，插入R 檔為反向(邏輯非) 電源設置： DB 口含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。 注意：正常供貨時內側端子不裝，特殊需要時提前聲明。帶內側端子型號：FS-16DI-RLB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
