高密度繼電器輸出端子板FS-16DO-RLM-V2 通道數： 16 路 模 式： 單線制數字量輸出 繼電器隔離 信號輸入：共陰共陽切換 信號輸出：通用型，干濕可選 支持有源/雙有源/干接點1NO+1NC 35mm 導軌安裝

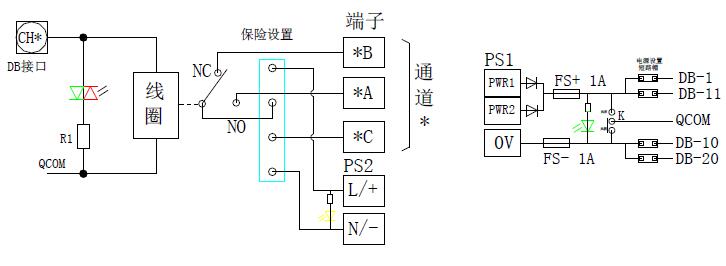

原理圖：
接線圖：

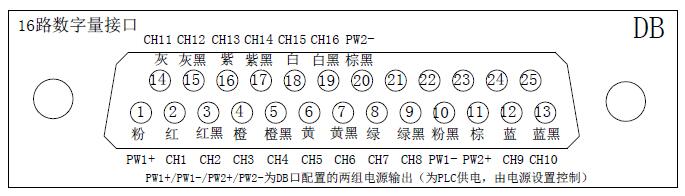

雙有源用于電動執行器。 針腳定義：
常用設置： 輸入：開關K 用于共陰共陽切換 共陰適用于歐美系PLC，共陽適用于日臺系PLC 輸出：保險位置決定端子輸出功能 電源設置： DB 口含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
